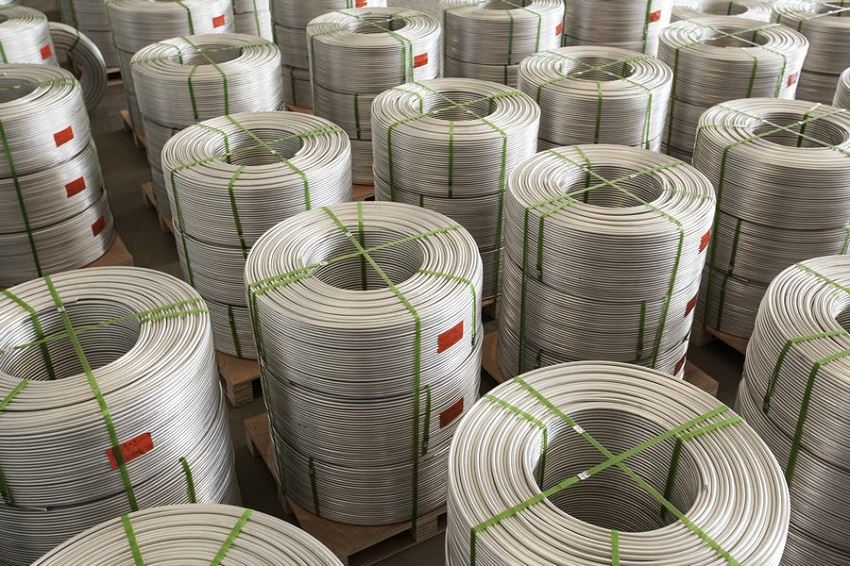

AlTi5B1

Kode warna

Ti

B

Fe

Si

V

Satu sama lain

Total lainnya

Keseimbangan

AlTi5B1

4.5-5.5

0.8-1.2

≤0.25

≤0.20

≤0.05

≤0.03

≤0.10

Aluminium

AlTi5B1
(kelas A)

Ti:

4.8~5.2

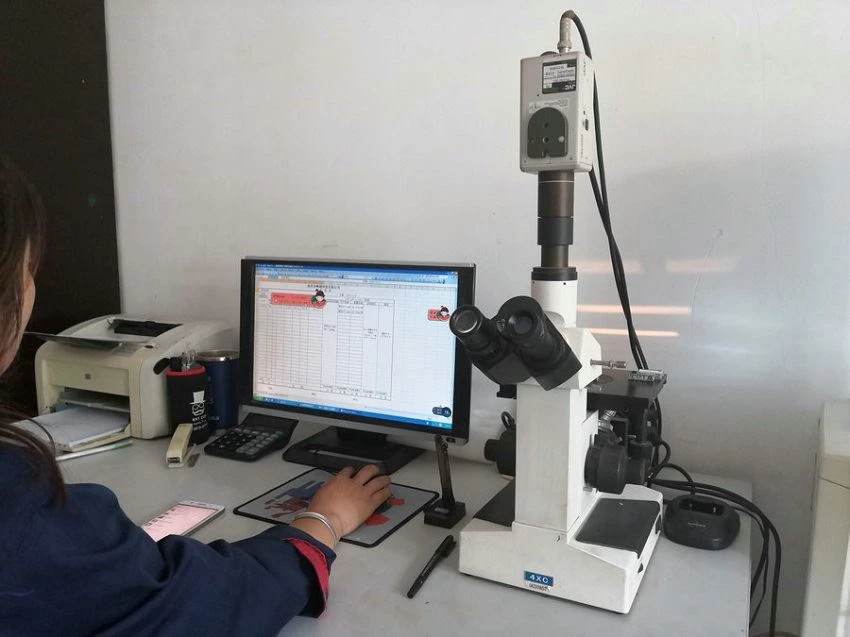

Dalam 1cm mana saja²bagian vertikal, ukuran rata-rata TiB₂partikel adalah< 2µm,="" dan="" tidak="" boleh="" lebih="" dari="" 3="">₂cluster longgar dengan ukuran< 25µm;="" ukuran="" rata-rata="">₃partikel adalah< 30µm,="" dan="" ukuran="" maksimum="" sebuah="" partikel=""><>

Dalam 1cm mana saja²bagian vertikal, total panjang Al₂O₃dan lampiran garam adalah< 1000µm.="" tidak="" ada="" borida="" dan="" kotoran="" padat="" yang="" tidak="">

Foil nol ganda dan strip canai panas untuk pencetakan CTP, pelat untuk kaleng minuman, produk deteksi cacat AA dan A, serta bahan aluminium dan paduan aluminium teknik penting, yang memerlukan organisasi internal yang tinggi.

B:

0.9~1.1

Fe:

≦0.20

Si:

≦0.15

V:

≦0.05

AlTi5B1
(kelas B)

Ti:

4.5~5.5

Dalam 1cm mana saja²bagian vertikal, ukuran rata-rata TiB₂partikel berukuran ≦ 2µm, dan tidak boleh lebih dari 6 TiB₂cluster longgar dengan ukuran< 50µm;="" ukuran="" rata-rata="">₃partikel adalah< 50µm,="" dan="" ukuran="" maksimum="" sebuah="" partikel=""><>

Dalam 1cm mana saja²bagian vertikal, total panjang Al₂O₃dan lampiran garam adalah< 3000µm.="" tidak="" ada="" borida="" dan="" kotoran="" padat="" yang="" tidak="">

Foil nol tunggal, dasar pelat PS (termasuk pencetakan warna, pencetakan umum), lembar gambar dalam, produk olahan paduan 1xxx, 3xxx, 5xxx dan 8xxx.

B:

0.8~1.2

Fe:

≦0.25

Si:

≦0.20

V:

≦0.05

AlTi5B1
(kelas C)

Ti:

4.5~5.5

Dalam 1cm mana saja²bagian vertikal, ukuran rata-rata TiB₂partikel adalah ≦ 5µm, dan berukuran TiB₂cluster longgar tidak dibatasi; ukuran rata-rata TiAl₃partikel adalah< 50µm,="" dan="" ukuran="" maksimum="" sebuah="" partikel=""><>

Dalam 1cm mana saja²bagian vertikal, total panjang Al₂O₃dan lampiran garam tidak dibatasi. Tidak ada borida dan kotoran padat yang tidak terlarut.

2xxx, 4xxx, 7xxx produk olahan paduan dan produk batang cor umum.

B:

0.4~1.2

Fe:

≦0.30

Si:

≦0.20

V:

≦0.05
