Deskripsi Produk
1.Keuntungan dari aluminium titanium carbon grain refiner (AlTiC):
1) Pemurni biji-bijian AlTiC lebih murni daripada AlTiB, karena kalium fluoborat tidak ditambahkan&# 39 selama produksi pemurni biji-bijian AlTiC. Selain itu, AlTiC akan membantu memperbaiki properti, mengurangi kekurangan dan keretakan produk aluminium.
2) Ukuran butir TiC yang heterogen adalah sub-mikron, tersebar luas dan teragregasi.
3) Unsur zirkonium dan kromium dari paduan aluminium (seperti paduan seri 7000) akan membuat paduan AlTiB sangat beracun dan kemampuan pemurnian AlTiB juga akan menurun secara signifikan. Namun situasi keracunan AlTiC pada produk aluminium yang mengandung Zr dan Cr akan lebih lemah dibandingkan AlTiB.
4) Laju nukleasi paduan AlTiC sepuluh kali lipat dari AlTiB. Efek penghalusan yang diinginkan akan terlihat dalam tiga menit setelah AlTiC ditambahkan. Efek pemurnian AlTiC sangat signifikan dan waktu pemurnian dapat bertahan selama 150 menit.
5) Dalam mengejar efek penyempurnaan yang sama, AlTiC dapat membantu mengurangi lubang pin dari aluminium foil dengan menghasilkan titik yang tidak terlalu keras dan mencegah potensi dampak buruk.
6) Paduan AlTiC memiliki lebih banyak keuntungan untuk produksi pengecoran paduan aluminium untuk industri nuklir yang tidak dapat memasukkan boron.
Komponen Kimia
Spesifikasi | Komponen kimia Al-Ti-C (%) | |||||||
Ti | C | Fe | Si | V | Satu sama lain | Total lainnya | Keseimbangan | |
AlTi3C0.15 | 2.6-3.4 | 0.08-0.22 | ≦0.20 | ≦0.20 | ≦0.05 | ≦0.03 | ≦0.10 | Aluminium |
AlTi5C0.18 | 4.5-5.5 | 0.13-0.23 | ≦0.20 | ≦0.20 | ≦0.05 | ≦0.03 | ≦0.10 | Aluminium |
AlTi5C0.2 | 4.5-5.5 | 0.15-0.25 | ≦0.20 | ≦0.20 | ≦0.05 | ≦0.03 | ≦0.10 | Aluminium |
AlTi5C0.2Pt | 4.5-5.5 | 0.15-0.25 | ≦0.20 | ≦0.20 | ≦0.05 | ≦0.03 | ≦0.10 | Aluminium |
AlTi5C0.2La | 4.5-5.5 | 0.15-0.25 | ≦0.20 | ≦0.20 | ≦0.05 | ≦0.03 | ≦0.10 | Aluminium |
Perbandingan Data
Menggunakan Metode
1. Memanggang sebelum digunakan,
2. Suhu operasi 700-760 ℃
3. Menambah kuantitas: Pengendalian diri dengan perhitungan dan pengujian sesuai dengan kondisi sebenarnya.
4. Metode Penambahan: Tambahkan sedikit cairan Al dan aduk rata. Terendam selama 5-10 menit.
Saat mentransmisi, bergabunglah dalam parasut, lakukan pemurnian dalam waktu yang sama.
Sebagian besar Refiner dalam pengembalian biaya leleh tetap aktif dalam peleburan ulang, menurut pengalaman untuk memastikan kuantitas penambahan.

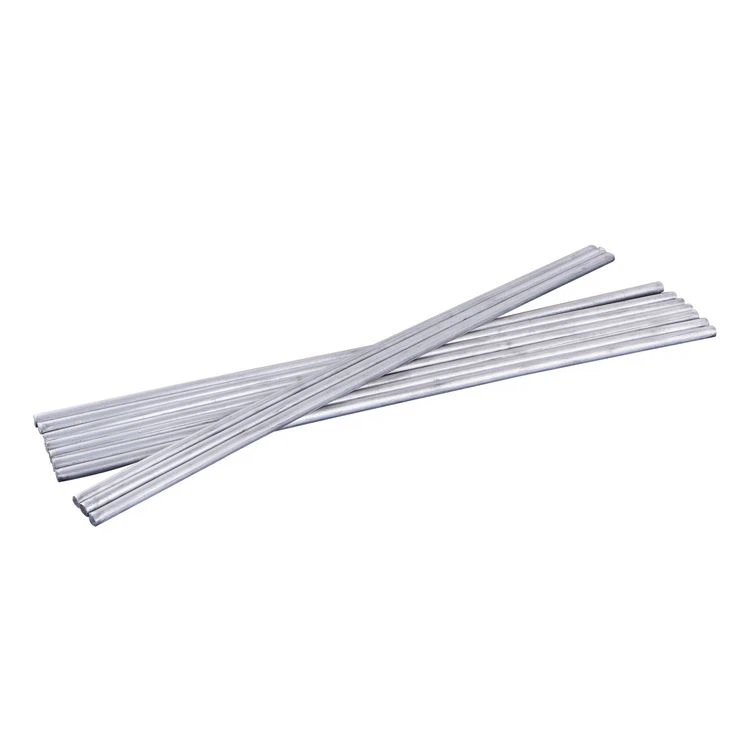

Gambar Produk
Tag populer: aluminium titanium carbon grain refiner, pemasok, produsen, dalam stok, sampel gratis, buatan China, Sepotong karbon titanium aluminium, Efisiensi Energi Karbon Aluminium Titanium, Konstruksi aluminium titanium karbon, Elektronik Aluminium Titanium Carbon, Peralatan Olahraga Aluminium Titanium Carbon, Aluminium Titanium Carbon Magnetic Properti
